Cara Membuat Grafik Pivot Table dan Fungsi Pivot Chart di Excel

0

Grafik pivot table atau pivot chart adalah fitur grafik dari tabel pivot untuk melakukan representasi data. Fungsi Pivot chart di Excel adalah membuat grafik secara instan melalui pivot table. Fitur ini dapat mempercepat pembuatan grafik dari suatu data. Sebelum membuat pivot chart di Excel anda dapat membaca tutorial sebelumnya terkait "Cara Membuat Pivot Table" untuk mempermudah pemahaman.


A. Tombol Perintah PivotChart di Excel

Tombol perintah Pivot Chart terletak pada ribbon Insert bagian grup Charts. Berikut ilustrasi tombol perintah PivotChart,

Tombol perintah pivotchart


B. Cara Membuat Pivot Chart di Excel

Sebelum membuat grafik tabel pivot atau pivot chart anda perlu membuat pivot tabel dari data yang akan dibuat grafik pivot.

Misalkan akan digunakan contoh pada tutorial sebelumnya untuk membuat grafik penjualan pabrik kertas dari tabel berikut,

tabel yang dibuat pivot chart

Catatan: Nomor Nota unik didapatkan oleh setiap pemesan dalam sehari.

Akan dibuat grafik yang menunjukkan banyaknya jenis produk dalam 7 pesanan tersebut.

Berikut langkah-langkah membuat grafik tabel pivot,

  1. Membuat pivot tabel dari data

    Anda dapat membaca tutorial sebelumnya untuk membuat tabel pivot dari data di atas. Sehingga diperoleh hasil sebagai berikut,

    membuat pivot tabel untuk membuat pivotchart

  2. Mengatur PivotTable Fields

    Untuk mengatur PivotTable Fields sesuaikan ROWS dan COLUMN pada pada Drag Fields. Misalkan untuk kasus ini anda dapat (1) Mencentang No. Nota terlebih dahulu untuk membuat grup data pada grafik, (2) Mencentang Produk untuk mengisi anggota grup, dan (3) Mencentang Jumlah untuk memberikan nilai data pada grafik.

    Berikut Ilustrasi,

    memilih data pivot

  3. Membuat Pivot Chart

    Setelah terbentuk tabel Pivot, pastikan anda telah memilih (sorot) tabel tersebut. Kemudian klik tombol perintah PivotChart pada ribbon Insert.

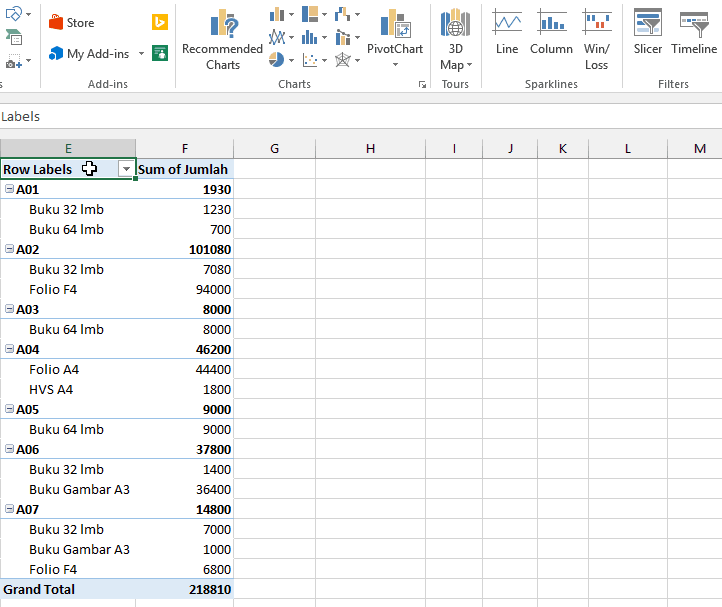

    Membuat pivot chart excel

  4. Memindahkan tabel pivot ke sheet baru (opsional)

    Anda dapat memindahkan tabel pivot ke sheet baru untuk menampilkan grafik tanpa tabel pivot pada sheet yang akan anda print.

    • Sorot tabel Pivot

      Sorot tabel pivot

    • Klik ribbon Analyze » Move Pivot Table

      Sehingga jendela Move PivotTable terbuka

    • Pilih New Worksheet

      Move

    • Klik OK untuk memindahkan

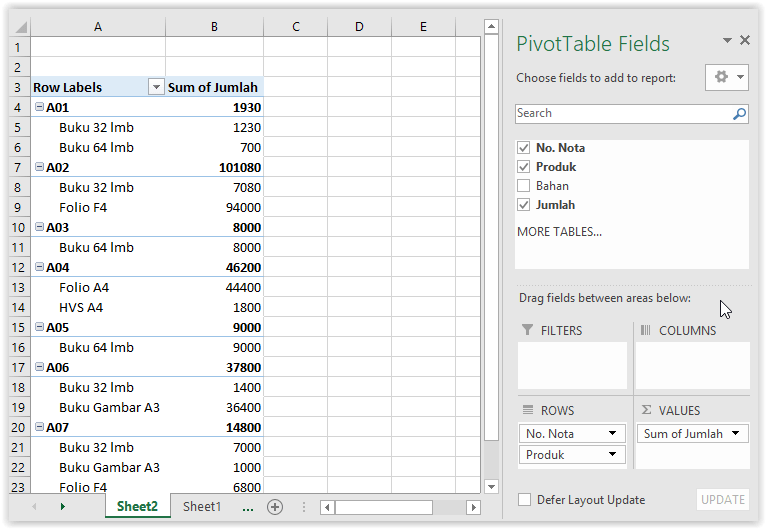

      memindahkan tabel

  5. Melakukan kustomisasi data pivot untuk menambah data dan legenda

    Jika anda melakukan langkah 4, maka kembali ke sheet sebelumnya dan sorot pivot chart untuk memunculkan Field List pada Selection Pane. Anda dapat melakukan kustomisasi data pada grafik pivot dengan menggunakan drag fields area.

    • Klik kanan grafik pilih Show Field List

      field list

    • Lakukan kustomisasi data pivot

      Misalkan akan dibuat legenda berdasarkan jenis produk pada grafik,

      kustomisasi pivot chart

  6. Selamat anda telah berhasil membuat Pivot Chart

    Anda dapat membuat tampilan grafik yang lebih menarik dengan membaca tutorial terkait " Melakukan Designing dan Formatting Grafik (Bagian C dan D)".

Tutorial lainnya: Daftar Isi Tutorial Excel


Sekian artikel Cara Membuat Grafik Pivot Table dan Fungsi Pivot Chart di Excel. Nantikan artikel menarik lainnya dan mohon kesediaannya untuk share dan juga menyukai Fans Page Advernesia. Terima kasih…
