Cara Membuat Grafik / Plot Dua Dimensi pada MATLAB

0

Grafik atau plot pada MATLAB berfungsi untuk merepresentasikan data sehingga lebih mudah untuk dilihat secara keseluruhan. Cara membuat grafik di MATLAB dapat dilakukan dengan berbagai formulasi command dengan fungsi yang beragam. Secara umum terdapat 2 jenis plot yaitu plot 2 Dimensi dan plot 3 Dimensi. Pada tutorial berikut dijelaskan mengenai cara membuat grafik dua dimensi pada MATLAB. Untuk membuat plot 2 dimensi pada MATLAB terdapat dua command yaitu plot dan fplot.

A. plot Command

  1. Fundamental The plot Command

    Untuk membuat plot dua dimensi anda dapat menggunakan perintah plot yang dapat diformulasikan dalam vektor x dan y sebagai berikut.

    plot(x,y)

    Vektor x dan y harus mempunyai ukuran yang sama. Vektor x merupakan sumbu horizontal dan vektor y merupakan sumbu vertikal dari plot yang dibuat. Misalkan akan dibuat grafik dari data x = [1:7] dengan y = [11 22 12 32 6 21 33] dapat menggunakan syntax berikut.

    » x = [1:7]

    x =

    1 2 3 4 5 6 7

    » y = [11 22 12 32 6 21 33]

    y =

    11 22 12 32 6 21 33

    » plot(x,y)

    Setelah command plot dieksekusi, jendela plot grafik y terhadap sumbu x akan muncul sebagai berikut.

    Dasar membuat plot matlab

  2. Argumen Standar plot Command

    Plot yang dihasilkan MATLAB secara umum ditampilkan dengan garis berwarna biru seperti gambar diatas. Anda dapat menambah argumen untuk mengubahnya serta memberikan penjelasan lain mengenai grafik yang dibuat. Untuk menambah argumen dapat menggunakan formulasi berikut.

    plot(x,y,’lineSpecifiers’,’propertyName’,’propertyValue’)

    Adapun fungsi dari argumen tambahan plot command:

    • Line Specifiers merupakan argumen untuk melakukan kustomisasi tampilan garis, anda dapat merubah warna garis, jenis garis serta marker titik yang ditampilkan pada grafik.
    • Property Name dan Property Value merupakan jenis argumen yang berfungsi untuk melakukan kustomisasi ukuran line specifier.

    Misalkan pada grafik diatas akan diubah menggunakan Line Specifiers garis putus-putus berwarna merah dan dilengkapi dengan marker bintang, dengan property ketebalan garis 2 dan warna bintang hijau sebagai berikut.

    » x = [1:7]

    x =

    1 2 3 4 5 6 7

    » y = [11 22 12 32 6 21 33]

    y =

    11 22 12 32 6 21 33

    » plot(x,y,'--r*','linewidth',2,'markeredgecolor','g')

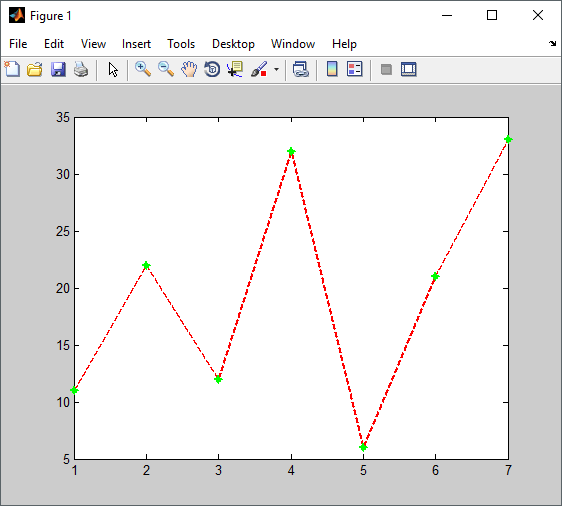

    Sehingga diperoleh grafik berikut.

    plot dengan matlab

    Berikut Line Specifiers pada MATLAB:

    Line Style Specifiers

     Line Style  Specifier
     solid (default)  –
     dashed (putus-putus)  —
     dotted (titik-titik)  :
     dash-dotted (garis-titik)  -.

    Line Color Specifiers

     Line Color  Specifier
     red (merah)  r
     green (hijau)  g
     blue (biru)  b
     white (putih)  w
     yellow (kuning)  y
     cyan  c
     magenta  m
     black (hitam)  b

    Marker Specifier

     Tipe Marker  Specifier
     plus sign (tambah)  +
     circle (lingkaran)  º
     point (titik)  .
     cross (silang)  x
     segitiga ke atas  ^
     segitiga ke bawah  v
     square (kotak)  s
     diamond (berlian)  d
     bintang 5 titik  p
     bintang 6 titik  h
     segitiga ke kiri  <
     segitiga ke kanan  >
     asterisk  *

    Property Specifier

     Property Name Property Value  Fungsi
     linewidth  Nilai berupa angka numerik dengan standar 0.5  Untuk merubah ketebalan garis plot
     markersize  Nilai berupa angka dengan besaran point font  untuk merubah ukuran marker plot
     markeredgecolor  Nilai berupa color specifier dalam bentuk string (tanda petik)  untuk merubah warna marker plot
     markerfacecolor  Nilai berupa color specifier dalam bentuk string (tanda petik)  untuk mengisi warna di dalam marker contoh penggunaan marker lingkaran, segitiga dan bintang.

    Line Property Specifiers: Sama dengan line specifiers, namun jenis argumen ini bersifat global dapat dipakai untuk syntax lainnya seperti syntax line dan hold on and hold off.

     Line Specifier  Syntax  Fungsi
     Line Style  linestyle  Untuk merubah jenis garis dengan variabel numerik
     Line Color  color  untuk merubah warna garis dengan variabel string
     Line Marker  marker  untuk merubah marker pada garis dengan variabel string
  3. Grafik Fungsi dengan plot Command

    Untuk membuat grafik fungsi dengan plot command anda cukup mendefinisikan salah satu sumbu yang dijadikan domain utama. Dalam ilmu matematika fungsi didefinisikan dengan f(x) = y. Misalkan dibuat grafik dari fungsi y=x²+7x-3 dengan range x =(-9,9) Untuk membuat formulasi fungsi pada MATLAB dapat digunakan operasi aritmatika biasa dan operasi element by element matriks pada tutorial sebelumnya. Sehingga syntax yang diperlukan,

    » x = [-9:0.01:9];
    » y = x.^2+7.*x-3;
    » plot(x,y)

B. fplot Command

  1. Fundamental fplot Command

    Perintah fplot digunakan untuk membuat grafik dalam formulasi fungsi matematika f(x) = y dengan spesifikasi limit. fplot command dapat diformulasikan sebagai berikut.

    fplot(‘functions’,limits,’line specifiers’)

    • functions merupakan fungsi matematika yang dapat anda definisikan dalam f(x)=y
    • limits merupakan range domain dalam x yang akan anda plot menggunakan functions. limits didefinisikan dalam bentuk vektor [xmin xmax]
    • line specifiers merupakan argumen tambahan untuk merubah tampilan garis grafik
  2. Membuat Grafik Fungsi Matematika dengan fplot Command

    Misalkan anda akan membuat grafik dari fungsi 3-1-1-matriks dengan x = (0,7). Dapat digunakan syntax berikut.

    » fplot ('2.^x.*sin(x.^2)',[0 7],':r')

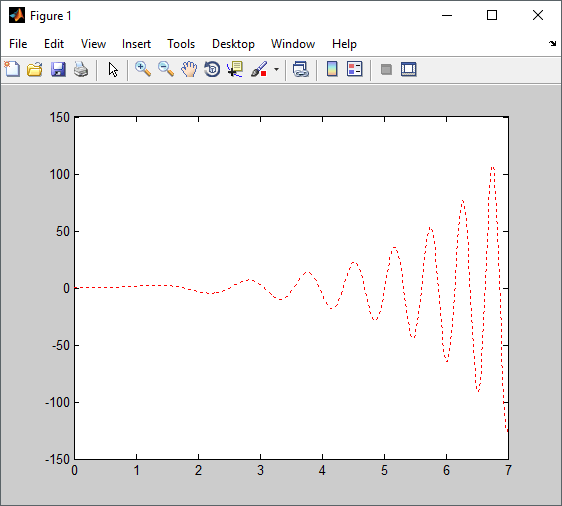

    Sehingga grafik fungsi tersebut dibuat dengan garis titik-titik berwarna merah sebagai berikut.

    grafik fungsi fplot dengan matlab

Baca juga tutorial lainnya: Daftar Isi Tutorial MATLAB


Sekian artikel Cara Membuat Grafik / Plot Dua Dimensi pada MATLAB. Nantikan artikel menarik lainnya dan jangan lupa share artikel ini ke kerabat anda. Terima kasih…
