Cara Membuat Grafik Fungsi Error Bar pada MATLAB

0

Fungsi error bar adalah property grafik yang merepresentasikan variasi data akibat dari error/ketidakpastian suatu model berupa visualisasi garis vertikal pada titik yang error. Standar Deviasi biasanya digunakan sebagai tolak ukur penentuan error bar suatu grafik. Untuk membuat grafik dengan error bar di MATLAB, dapat menggunakan fungsi errorbar command.

A. Error Bar Simetris pada MATLAB

Fungsi errorbar pada MATLAB dapat diformulasikan sebagai berikut

errorbar(x,y,e)

  • Variabel x,y adalah vektor dari koordinat x dan koordinat y dari grafik yang dibentuk.
  • Variabel e adalah vektor dari panjang error bar yang akan dibentuk.
  • Vektor x,y,e mempunyai ukuran atau panjang yang sama.

Fungsi errorbar di atas merupakan fungsi error bar yang simetris artinya titik fungsi grafik tepat berada pada tengah-tengah garis error yang dibuat.

Contoh Kasus:

Diketahui jumlah penduduk Desa Beng dari tahun [2011:2017] adalah sebagai berikut 632, 680, 740, 811, 900, 967, 1000. Buatlah grafik dilengkapi error bar dari bilangan acak dengan standar deviasi 80 yang dapat merepresentasikan data tersebut?

Sehingga dapat digunakan script file berikut

%Jumlah Penduduk Desa Beng Tahun 2011-2017
tahun = [2011:2017];
jumlah = [632 680 740 811 900 967 1000];
error = 80*rand(1,7);
errorbar(tahun, jumlah, error);
xlabel('Tahun'),ylabel('Jumlah Penduduk');
title ('Jumlah Penduduk Desa Beng Tahun 2011-2017');

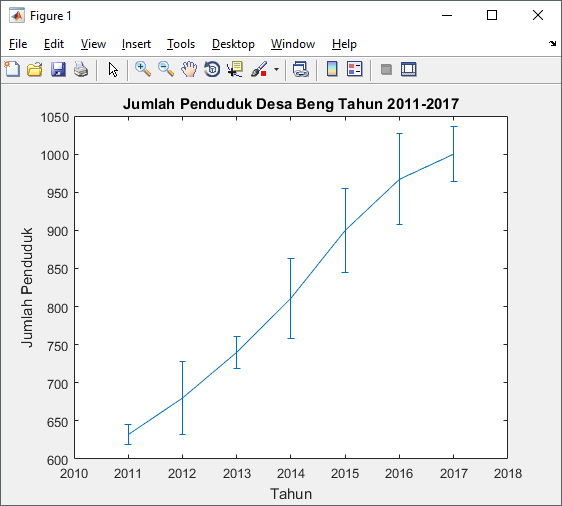

Sehingga diperoleh grafik berikut

fungsi errror bar pada MATLAB

B. Error Bar Asimetris pada MATLAB

Error Bar Asimetris atau Non-Simetris adalah Error bar yang dapat memberikan nilai kustom terhadap titik tetap atas (upper bound value) dan titik tetap bawah (lower bound value) tiap titik fungsi pada grafik. Error Bar Non-Simetris dapat diformulasikan sebagai berikut

errorbar(x,y,b,a)

  • Variabel x,y adalah vektor dari koordinat x dan koordinat y dari grafik yang dibentuk.
  • Variabel b,a masing-masing merupakan lower bound value dan upper bound value.
  • Vektor x,y,b,a mempunyai panjang atau ukuran yang sama.

Misalkan pada kasus diatas akan dibuat grafik dengan error bar Asimetris

%Grafik Error Bar Asimetris Jumlah Penduduk Desa Beng Tahun 2011-2017
tahun = [2011:2017];
jumlah = [632 680 740 811 900 967 1000];
atas = [10 20 30 40 50 60 70];
bawah = [70 60 50 40 30 20 10];
errorbar(tahun, jumlah ,bawah,atas);
xlabel('Tahun'),ylabel('Jumlah Penduduk');
title ('Jumlah Penduduk Desa Beng Tahun 2011-2017');

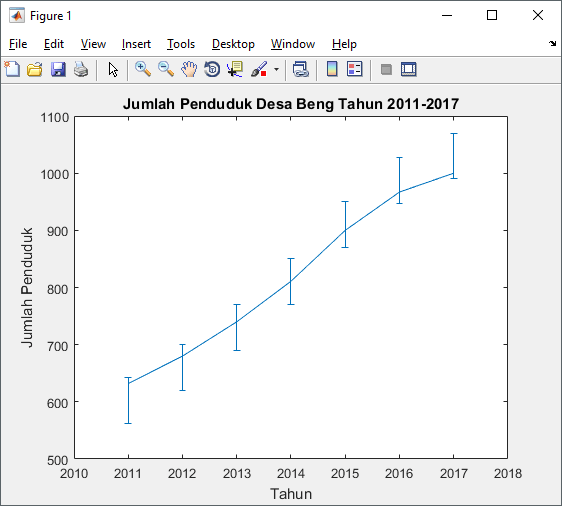

Sehingga diperoleh grafik sebagai berikut

fungsi errror bar asimetris pada MATLAB

Baca juga tutorial lainnya: Daftar Isi Tutorial MATLAB


Sekian artikel Cara Membuat Grafik Fungsi Error Bar pada MATLAB. Nantikan artikel menarik lainnya dan jangan lupa share artikel ini ke kerabat anda. Terima kasih…
